Испытательное устройство - УИП-3
Универсальное испытательное приспособление (УИП-3) - мобильное, сборно-разборное техническое устройство, предназначенное для создания статической нагрузки до 6кН при проведении испытаний продукции (все виды лестниц и ограждений, средства подмащивания, страховочные пояса, когти лазы и т.п.).

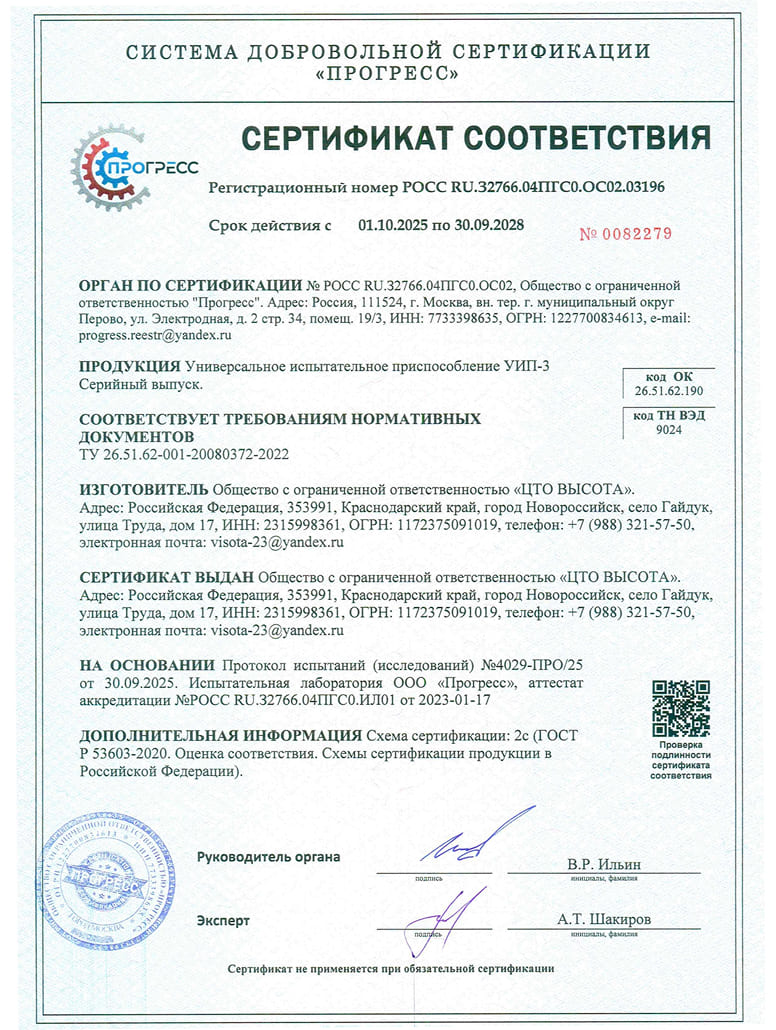

УИП-3 является разработкой (интеллектуальной собственностью) компании ООО «ЦТО Высота» и аттестовано в качестве испытательного оборудования Всероссийским научно-исследовательским институтом противопожарной обороны МЧС России (ФГБУ ВНИИПО МЧС России).
УИП-3 был представлен на международной выставке БИОТ – 2021 прошедшей в г. Москва в декабре 2021года.
Описание:
УИП-3 является испытательным оборудованием (ИО), представляющим собой мобильное, сборно-разборное техническое устройство для воспроизведения условий испытаний, а именно, для создания статической нагрузки до 6кН за счет применения наборных противовесов и гидравлических средств, создающих тяговое усилие (нагрузку), при проведении всех видов статических испытаний продукции в соответствии с требованиями нормативно-правовых, технических регламентов и актов, стандартов РФ, технических условий, конструкторских и эксплуатационных документов на продукцию.
Проведение статических испытаний, целью которых является подтверждение технических характеристик и определения целостности конструкций перед вводом в эксплуатацию и (или) в процессе эксплуатации продукции, направлено на защиту жизни и здоровья граждан, имущества физических и юридических лиц, государственного и муниципального имущества и является обязательным требованием исполнения нормативно-правовых актов Российской Федерации.
12 преимуществ:
- Широкий спектр применения.
Возможность применения в качестве испытательного оборудования для подтверждения соответствия, оценки технического состояния при проведении всех видов статических испытаний широкого спектра продукции, применяемой во многих отраслях, в соответствии с требованиями законодательства РФ, без ограничения по габаритным размерам, массе, места установки (эксплуатации).
- Простота и надежность конструкции.
Устройство состоит из десяти отдельных деталей и приспособлений, собираемых вручную без применения дополнительного слесарного инструмента.
- Компактность.
Размер устройства в собранном (рабочем) положении, при условии установки 14 металлических противовесов, по 7 шт. на каждую сторону (данное количество противовесов позволяет создать нагрузку 4кН) и установки устройства на колеса, составляет (ДхВхГ) – 600х470х600мм, длина выступающей части балки с гидродомкратом – 750мм

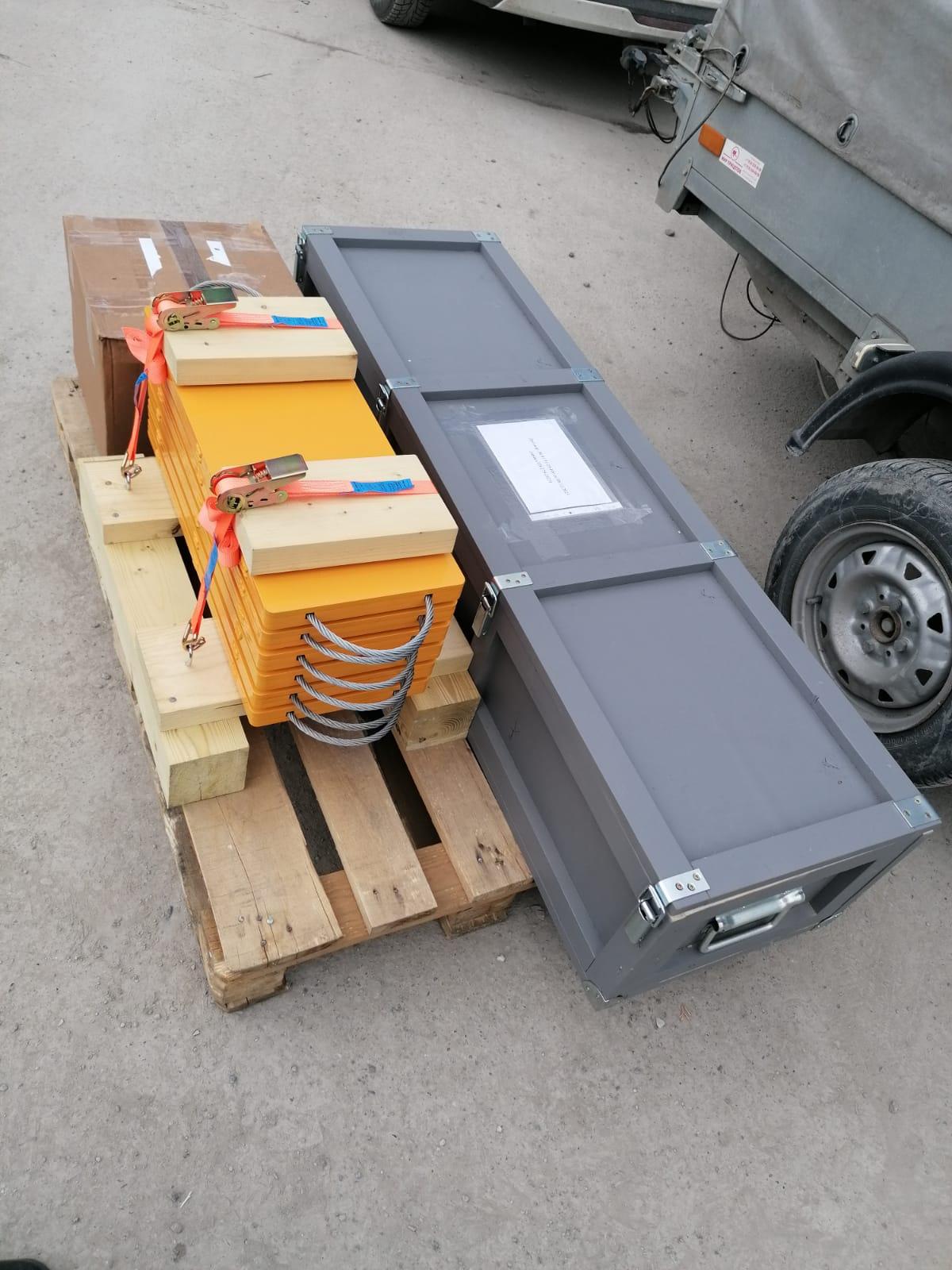

Размер упаковки (ящика) устройства в транспортном положении составляет (ДхВхГ) 1500х300х400мм.
Вес приспособления с учетом упаковки (ящика) 60кг.
Размер противовеса:
- железобетонный (ДхВхГ) 600х100х250мм, вес 30 кг;
- стальной (ДхВхГ) 600х30х250мм, вес 33 кг.
- Все комплектующие и вспомогательное элементы (стропа, канаты, скобы) находятся в одной упаковке.
- Мобильность.

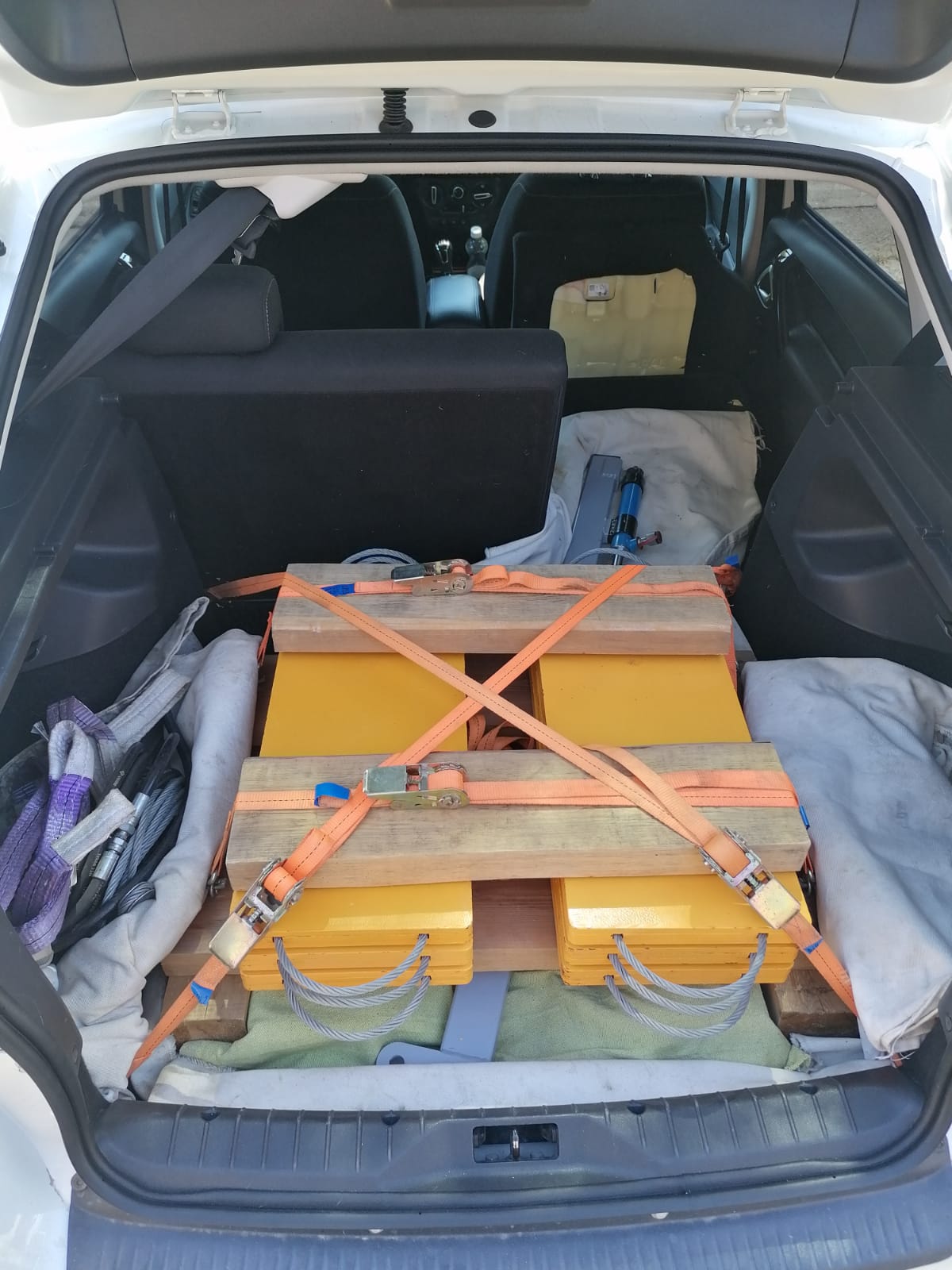

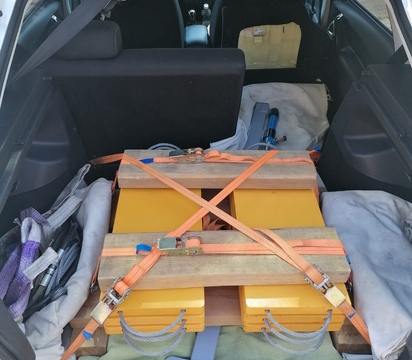

В разобранном состоянии, в упаковке (ящике) возможна транспортировка любыми транспортными средствами, имеющие соответствующие характеристики по грузоподъемности. В собранном (рабочем) положении возможно перемещение в горизонтальной плоскости с целью точного позиционирования под участком (точкой) приложения нагрузки.
- Проведение испытаний непосредственно на месте эксплуатации (применения) продукции.
- Небольшое время подготовки к работе.
Устройство собирается на месте проведения испытания в течении 2-3 минут.
- Возможность выполнения работ одним работником.
- Получение точных показаний о приложенной нагрузке.
Расположение динамометра непосредственно под участком (точкой) прилагаемой нагрузки.
- Плавность приложения нагрузки.
Возможность контроля и плавности регулирования приложения статической нагрузки в заданный период времени.
- Моментальное снятие статической нагрузки.
При изменении геометрических форм и пространственной неизменяемости - деформации объекта испытаний, статическая нагрузка снимается моментально.
- Безопасность.
Дистанционное регулирование прилагаемой нагрузки и считывания показаний с средства измерения (СИ) за счет удлинённых элементов гидронасоса и блока электронного динамометра. При проведении испытаний работник располагается в стороне от испытуемого объекта – в безопасной зоне.
- Ремонтопригодность и взаимозаменяемость силовых элементов конструкции.
Силовые элементы конструкции – гидродомкрат, ручной гидронасос, монтажный зажим для грузового каната, заводского (серийного) производства, находящиеся в розничной продаже, применяемые в промышленности и в быту.
Благодаря данным преимуществам применение УИП-3 приводит к значительному снижению финансовых затрат на организацию и проведение испытаний, а также позволяет проводить испытания в соответствии с требованием законодательства РФ.
Технические характеристики:
Размер устройства в собранном (рабочем) положении (длина / ширина) 600х600мм.
Высота устройства зависит от количества установленных противовесов.
Длина выступающей части балки с гидродомкратом – 750мм.
Размер упаковки (ящика) устройства в транспортном положении (ДхВхГ) - 1500х300х400мм,
Общий вес устройства, без учета противовесов 60кг.
Размер противовеса:
- железобетонный (ДхВхГ) 600х100х250мм, вес 30 кг;
- стальной (ДхВхГ) 600х30х250мм, вес 33 кг.
Диапазон измерений:
Максимальная нагрузка, создаваемая устройством 0,1кН - 6кН (Возможность создания статической нагрузки до 30кН. при индивидуальном проектировании).
В состав устройства входит средство измерений (СИ) – динамометр.
СИ должно быть утвержденного типа и иметь действующее свидетельство о поверке, а диапазон измерений должен соответствовать необходимой заданной максимальной нагрузки.
Погрешность измерений устройства соответствует числовым показателям, указанным в документации на СИ.
Минимальная высота участка (точки) приложения статической нагрузки 600мм. от уровня поверхности установки устройства.
Условия эксплуатации:
УИП-3 предназначено для эксплуатации на открытом воздухе при температуре от -40 Со до +45 Со Климатическое исполнение У категория размещения 1 по ГОСТ 15150.
Область применения:
Область применения УИП – 3 – Наименование продукции и перечень нормативно –правовых актов, в которых регламентируются виды и способы (методики) статических испытаний, для выполнения которых предназначен УИП – 3.
| п / п № |
Наименование продукции | Нормативно правовой и (или) технический |
| 1. | Площадки и лестницы для строительно-монтажных работ алюминиевые, стальные:
|
п.110, 179 Правил по охране труда при работе на высоте (Приказа Минтруда № 782н от 16 ноября 2020 года). |
| 2. | Лестницы алюминиевые, стальные телескопические, выдвижные. |
ЕН 131-2:2012* "Лестницы. Часть 2. Требования, испытания, маркировка"; NFPA 1932-2010 "Использование, эксплуатация, техническое обслуживание лестниц". |
| 3. | Лестницы ручные пожарные:
|
Федеральный закон от 22 июля 2008 года № 123-ФЗ "Технический регламент о требованиях пожарной безопасности". ГОСТ Р 53275-2019 Техника пожарная. Лестницы ручные пожарные. Общие технические требования. Методы испытаний. |
| 4. |
Пожарные ручные деревянные лестницы Немеханизированный инструмент (ломы, багры, крюки). |
ГОСТ 8556-72. Лестницы пожарные ручные деревянные. Технические условия. |
| 5. |
Металлические пожарные маршевые и вертикальные лестницы (в том числе - эвакуационные и на аварийных выходах) |
п. 17 Постановления Правительства РФ от 16.09.2020 №1479 «Об утверждении Правил противопожарного режима в Российской Федерации». |
| 6. | Пояс пожарный спасательный | ГОСТ Р 53268-2009 Техника пожарная. Пояса пожарные спасательные. Общие технические требования. Методы испытаний. |
| 7. | Карабин пожарный | ГОСТ Р 53267-2019 Техника пожарная. Карабин пожарный. Общие технические требования. Методы испытаний |
| 8. | Лестницы с углом наклона от 20° до 75° и перила, которые являются частью машины. | ГОСТ Р ИСО 14122-3-2009 Безопасность машин. Средства доступа к машинам стационарные. Часть 3. Лестницы и перила. |
| 9. | Вертикальные лестницы с углом наклона от 75° до 90°, которые являются частью машины, в том числе оборудованные стопорным устройством. | ГОСТ Р ИСО 14122-4-2009 Безопасность машин. Средства доступа к машинам стационарные. Часть 4. Лестницы вертикальные. |
| 10. | Когти и лазы | п. 185, 189 Правил по охране труда при работе на высоте (Приказа Минтруда № 782н от 16 ноября 2020 года).
Эксплуатационная документация (инструкция) изготовителя. |
| 11. | Пояс монтажный | ГОСТ 32489-2013 Пояса предохранительные строительные. Общие технические условия. |
| 12. | Иная продукция, к которой предъявляются требования по проведению статических испытаний, указанных в нормативно-правовых, технических актах, стандартах РФ, в технических условиях и эксплуатационных документов на данную продукцию. | |
Комплектация
В базовую комплектацию входит устройство в сборе:
- Основная несущая планка – 1 шт.
- Опорная площадка – 2 шт.
- Вертикальная направляющая для противовесов - 4 шт.
- Грузовая балка – 1 шт.
- Канат грузовой – 5 метров
- Карабин (соединительное кольцо)
- Гидравлический домкрат – 1 шт.
- Ручной гидравлический насос + шланг высокого давления 1метр – 1 шт.
- Монтажный зажим для грузового каната – 1 шт.
- Противовес – 6 шт.
Данная комплектация позволяет создавать усилие до 220 кгс (2,16 кН)
В стоимость устройства входят Методики проведения испытаний, протоколы испытаний. Данные документы разработаны в соответствии с требованиями нормативных и нормативно-правовых актов Российской Федерации.
Для расширения технических возможностей УИП-3 комплектуется дополнительными элементами и приспособлениями:

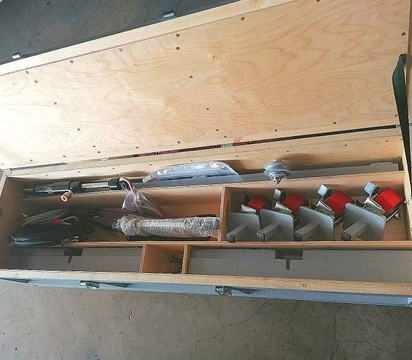

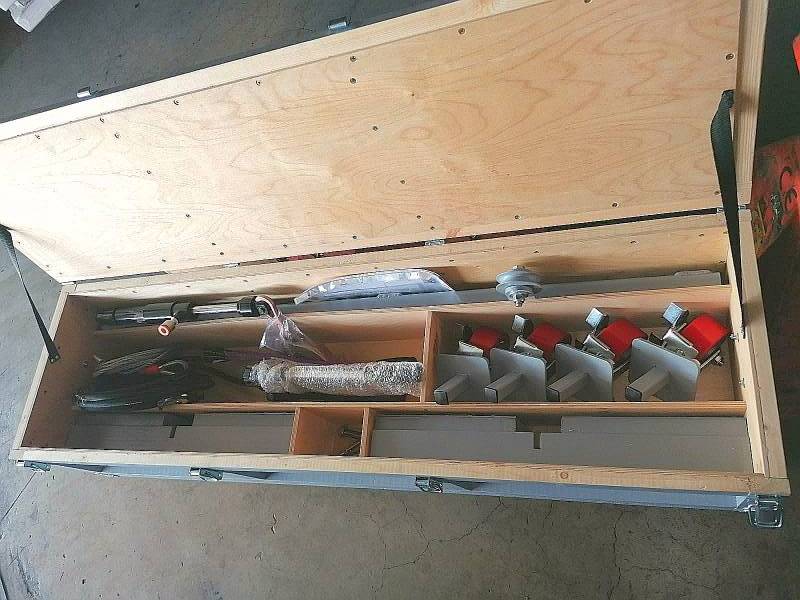

- ящик для хранения и транспортировки УИП-3.
Для удобства хранения и транспортировки УИП-3 комплектуется ящиком. Размер ящика составляет (ДхВхГ) 1500х300х400мм. Все вспомогательное элементы устройства (стропа, канаты, скобы) находятся в одной упаковке. - противовес стальной.
Небольшие размеры стальных противовесов позволяют значительно уменьшить габаритные размеры УИП-3 для удобства транспортировки и применения. Высота стального противовеса составляет 30мм по сравнению с железо-бетонным, высота которого - 100мм; - шланги высокого давления.
Возможна комплектация шлангом высокого давления любой длины, что позволяет работнику при выполнении нагружения испытуемого изделия находиться на безопасном расстоянии. - колеса (ролики)
Устройство комплектуется чугунными поворотными колесами (роликами) с полиуретановым покрытием. Колеса оснащенные тормозом (фиксатором). Применение колес позволит перемещать УИП-3 в горизонтальной плоскости с целью точного позиционирования под участком (точкой) приложения нагрузки, а также передвигать устройство на небольшие расстояния между объектами испытаний. - переносная вертикальная стойка.
Переносная вертикальная стойка предназначена для организации верхней точки крепления приспособлений , на которые устанавливаются (крепятся) испытуемые изделия - монтажные (страховочные) пояса, карабины, когти лазы, ломы, багры, крюки. - приспособления для крепления (установки) испытуемых изделий.
Приспособления крепятся к верхней части переносной вертикальной стойки и предназначены для установки (крепления) испытуемых изделий. - вспомогательные такелажные средства.
Устройство комплектуется грузоподъемными стропами длиной от 0,5 до 10метров, скобами и т.п. - средства измерения (СИ) - динамометры. Варианты комплектации средствами измерения (СИ) = динамометрами.
|
|
Конструктивное исполнение | Нагрузка | Диапазон рабочих температур | Фото СИ |
| Динамометр ДЭП6-1Д-10Р-2 длина кабеля 7 метров с поверкой | электронный | 10 кН |
Диапазон рабочих температур терминала -10…+40 °С Диапазон рабочих температур датчика -25…+60 °С |
 |
Для определения точной стоимости УИП-3 с учет ом дополнительных элементов и приспособлений, необходимо заполнить заявку:
Испытания ограждений лестниц, площадок и кровли зданий.
Устройство для создания горизонтальной нагрузки – УГН предназначено для преобразования вертикальной статической нагрузки в горизонтальную для проведения испытаний ограждений лестниц, площадок и кровли зданий и применяется совместно с УИП-3.
Преимущество УГН:
- Простота конструкции. Конструкция УГН состоит из нескольких элементов соединённых между собой болтовыми соединениями, позволяющие собирать устройство в рабочее положение без применения слесарного инструмента.
- Компактность. В транспортном положении устройство и все дополнительные элементы конструкции помещены в ящик, предназначенный для хранения и транспортировки.
- Универсальность применения. Возможна установка устройства, как на горизонтальные, так и на наклонные ограждения любой формы и конструкции. Точная регулировка по высоте от точки приложения нагрузки до испытательного приспособления УИП-3. Неограниченная высота применения.
- Небольшой вес устройства. Вес устройства в эксплуатационном положении составляет 15 килограмм, что позволяет без особых усилий перемещать устройство между участками (точками приложения нагрузки) и устанавливать его на ограждения.
- Безопасность применения. Устройство имеет страховочный канат, предотвращающий его случайное падение при установке и снятии с ограждения.
